# [调试逆向] 扫码充电桩蓝牙ble通信分析

### 前言

### 1.分析的前提: 抓包

我用的是colorOS系统（某p的系统），弄清这一步花费了我很长时间。
拨号按键输入：`*#800#`
打开反馈工具箱

通信模组-蓝牙-开始抓取

正常操作，扫描付款，启用充电桩
结束抓取

那么目前此时蓝牙数据包就已经包含 启用充电桩的关键命令了

数据包传输到电脑：

```bash
adb pull /sdcard/Android/data/com.oplus.logkit/files/Log .
```

抓取的日志都在Log下，每抓取一次，就会在Log下建立一个目录

而我们实际所需要分析的蓝牙日志文件只有一个：

```bash
Log/日期xxx@bluetooth/common/debuglogger/connsyslog/bthci/CsLog_xxxxx/xxx.cfa
```

将这个文件用wireshark 打开cfa文件，分析具体通信数据

### 2.开始分析

对于蓝牙ble通信只需要了解几个基本概念：
service uuid
Characteristic uuid
一个设备会包含多个service, 一个service会包含多个Characteristic
具体的通信过程就是对Characteristic进行读和写，而我们通过蓝牙通信改写了 充电桩的状态，所以毫无疑问，这里就是都某个Characteristic进行了写操作实现的

对协议进行排序（非按时间顺序进行排序）
找到关键的write command:
![](https://attach.52pojie.cn/forum/202404/05/013325b6y3ee0wmevflmsf.png)

可以看到是对 Characteristic 进行了写入操作

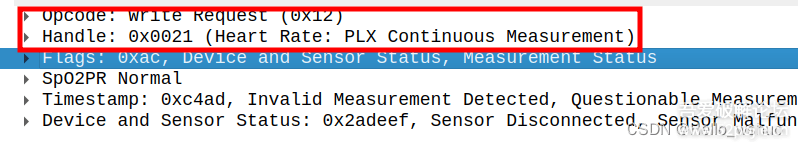

不过这里需要具体区分写入了那些数据，因为这里wireshark没有单独识别要写入的数据：

 ![](https://attach.52pojie.cn/forum/202404/05/013323tdq3d3ilfya3a3ie.png)

红框内的数据，第一个表示是写入，第二个是characteristic hande，所有实际写入的数据是后面的所有部分

### 3\. 用BLE Scanner写入查看效果

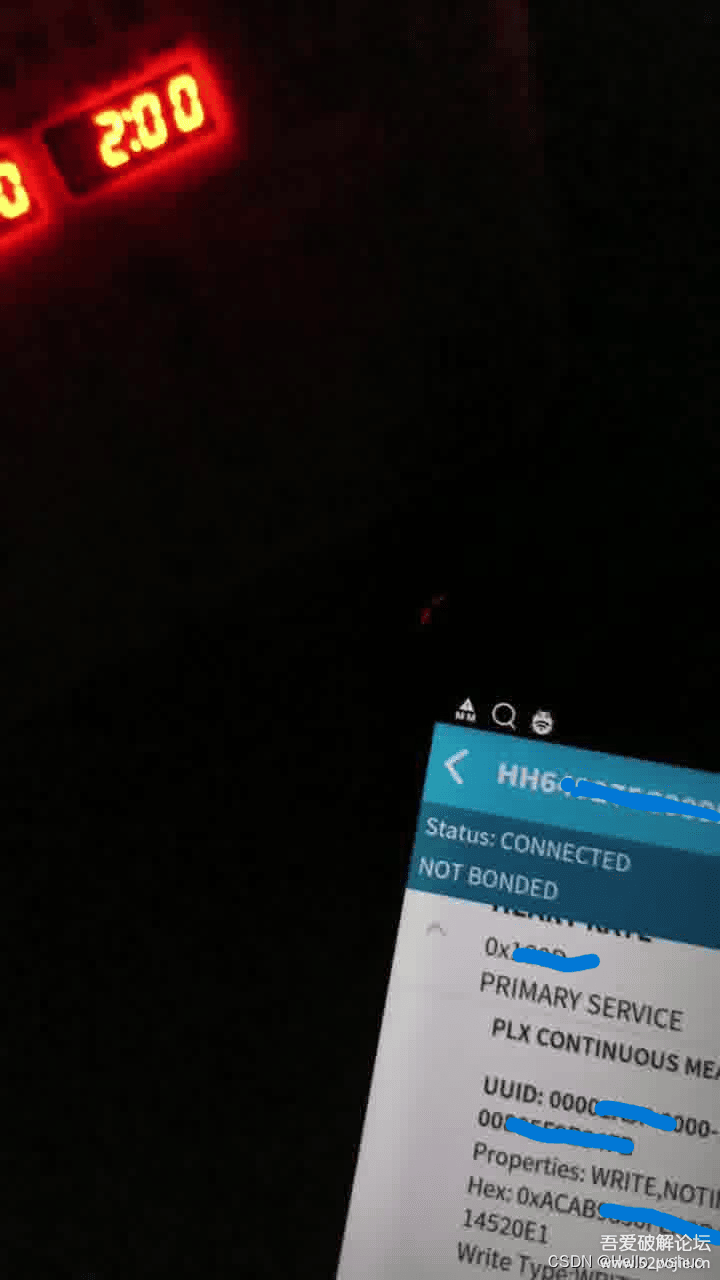

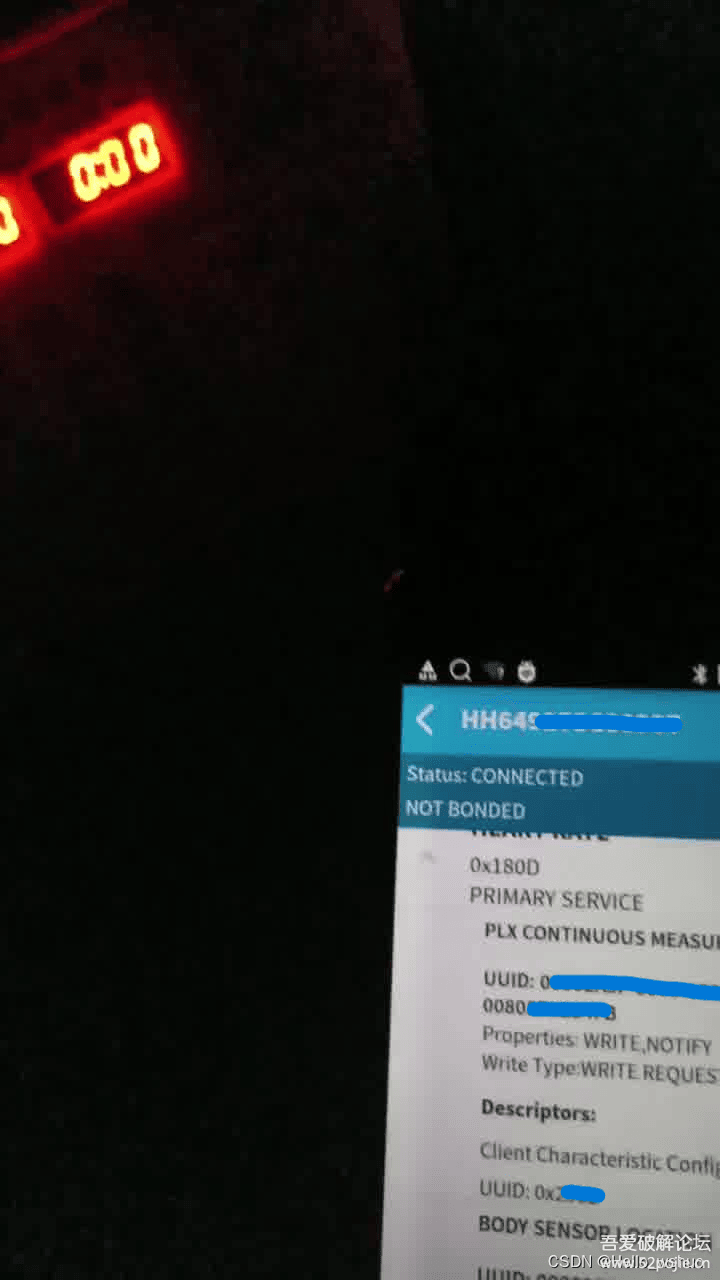

可以用 **BLE Scanner** 进行测试
![](https://attach.52pojie.cn/forum/202404/05/013321v1ftzvzctxrvgcum.png)

 ![](https://attach.52pojie.cn/forum/202404/05/013318lkgo1zeao9zek4gk.png)

### 4.编写hacking app

```java
package com.example.myapplication;

import androidx.appcompat.app.AppCompatActivity;
import androidx.core.app.ActivityCompat;

import android.Manifest;
import android.annotation.SuppressLint;
import android.bluetooth.le.BluetoothLeScanner;
import android.bluetooth.le.ScanCallback;
import android.bluetooth.le.ScanResult;
import android.content.pm.PackageManager;
import android.os.Build;
import android.util.Log;
import android.widget.Button;
import android.os.Bundle;

import android.bluetooth.*;

import android.widget.Toast;

public class MainActivity extends AppCompatActivity {

    public final BluetoothGattCallback bluetoothGattCallback = new BluetoothGattCallback() {
        @SuppressLint("MissingPermission")
        @Override
        public void onConnectionStateChange(BluetoothGatt gatt, int status, int newState) {
            super.onConnectionStateChange(gatt, status, newState);
            if (status == BluetoothGatt.GATT_SUCCESS) {
                gatt.discoverServices();
            }

        }
        @SuppressLint("MissingPermission")
        @Override
        public void onServicesDiscovered(BluetoothGatt gatt, int status) {
            super.onServicesDiscovered(gatt, status);
            if (status == BluetoothGatt.GATT_SUCCESS) {
                for (BluetoothGattService i : gatt.getServices()
                ) {
                    Log.e("service id", i.getUuid().toString());

                    if (i.getUuid().toString().substring(4, 8).equals("xxxx")) {
                        for (BluetoothGattCharacteristic characteristic : i.getCharacteristics()
                        ) {
                            Log.e("char id", characteristic.getUuid().toString());

                            if (characteristic.getUuid().toString().equals("xxxxxxx") && !button_add.isEnabled()) {
                                changeButton();
                                mCharacteristic = characteristic;
                                mgatt = gatt;
                                break;
                            }
                        }
                        break;
                    }
                }

            }
        }
    };

    private final ScanCallback scancallback = new ScanCallback() {
        @SuppressLint("MissingPermission")
        @Override
        public void onScanResult(int callbackType, ScanResult result) {
            device = result.getDevice();

            if (device.getAddress().equals("xx:xx:xx:xx:xx:xx")) {
                bluetoothLeScanner.stopScan(this);
                Toast.makeText(getApplicationContext(), device.getAddress(), Toast.LENGTH_SHORT).show();
                BluetoothGatt bluetoothGatt = device.connectGatt(getApplicationContext(), true, bluetoothGattCallback, BluetoothDevice.TRANSPORT_LE);
            }
        }

        @Override
        public void onScanFailed(int errorCode) {
            Toast.makeText(getApplicationContext(), "扫描失败", Toast.LENGTH_SHORT).show();
        }
    };
    public Button button_close;
    public Button button_add;
    public BluetoothLeScanner bluetoothLeScanner;
    public BluetoothGattCharacteristic mCharacteristic;
    public BluetoothGatt mgatt;
    public BluetoothDevice device;

    public void changeButton() {
        runOnUiThread(new Runnable() {
            @Override
            public void run() {
                button_add.setEnabled(true);
            }
        });
    }
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.S) {
            ActivityCompat.requestPermissions(this, new String[]{Manifest.permission.BLUETOOTH_CONNECT, Manifest.permission.BLUETOOTH_SCAN}, 2);
        }
        setContentView(R.layout.activity_main);
        button_close = findViewById(R.id.on_button);
        button_add = findViewById(R.id.off_button);
        button_add.setEnabled(false);
        button_add.setOnClickListener(view -> {
            byte[] value = {

            };
            mCharacteristic.setValue(value);
            if (ActivityCompat.checkSelfPermission(this, Manifest.permission.BLUETOOTH_CONNECT) != PackageManager.PERMISSION_GRANTED) {
            }
            mgatt.writeCharacteristic(mCharacteristic);
        });
        button_close.setOnClickListener(v -> {
            System.exit(0);
        });
        BluetoothManager mBluetoothManager = (BluetoothManager) getSystemService(getApplicationContext().BLUETOOTH_SERVICE);
        BluetoothAdapter mBluetoothAdapter = mBluetoothManager.getAdapter();
        bluetoothLeScanner = mBluetoothAdapter.getBluetoothLeScanner();
        bluetoothLeScanner.startScan(scancallback);
        }

}
```
