# 利用防火墙iptables实现端口转发

## 1. 前置知识


`端口转发条件：机器的root权限`
`远程转发的时候，机器需要有外网ip`

### 1.1 iptables

下图简要描述了网络数据包通过 iptables 的过程：
![](https://img-blog.csdnimg.cn/20210615150316981.png)

iptables有很多表：
![](https://img-blog.csdnimg.cn/2021061514573560.png)

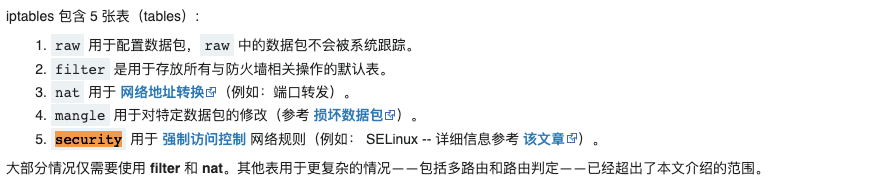

具体区别如下：
![](https://img-blog.csdnimg.cn/20210615145853214.png)

默认情况下修改的是filter表，如果我们想修改其他表，必须加上参数-t，由于我们今天讲的是端口转发，因此修改的会是nat表。

nat表由postrouting，output，prerouting三条链组成，我们说是修改nat表，其实修改的是链，链的具体属性如下：

```bash
# PREROUTING链
#	的作用是在包刚刚到达防火墙时改变它的目的地址，是从外部连接过来时的转发
# OUTPUT链改
#	变本地产生的包的目的地址，是本机连接时的转发
# POSTROUTING链
#	在包就要离开防火墙之前改变其源地址
```

## 2. 实现
1.修改配置文件，使iptables允许ipv4转发：

```bash
vim /etc/sysctl.conf #可以直接进文件修改
sysctl -w net.ipv4.ip_forward=1 #也可以用这条命令直接修改

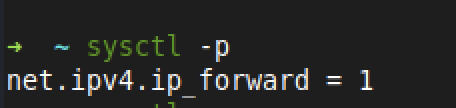

sysctl -p #查看修改结果
```

![](https://img-blog.csdnimg.cn/20210615144756421.png)

![](https://img-blog.csdnimg.cn/20210615144933310.png)

### 2.1 本地端口转发

将`外网访问`本地的4444端口的流量转发到本地的22端口：

```bash
iptables -t nat -A PREROUTING -p tcp --dport 4444 -j REDIRECT --to-ports 22
```

将`本地访问`本地的4444端口的流量转发到本地的22端口：

```bash
iptables -t nat -A OUTPUT -p tcp --dport 4444 -j REDIRECT --to-ports 22
```

![](https://img-blog.csdnimg.cn/20210615154057170.png)

### 2.2 分流

通过PREROUTING链，将172.16.250.1网段访问4444端口的包转发到本机22端口，其他网段则正常访问4444端口，MASQUERADE类似于SNAT，只是不用写源地址。

```bash
iptables -t nat -A PREROUTING --source 172.16.250.1 -p tcp --dport 4444 -j DNAT --to-destination 172.16.250.3:22
iptables -t nat -A POSTROUTING -p TCP -j MASQUERADE
iptables -t nat -A POSTROUTING --dst 172.16.250.3 -p tcp --dport 22 -j MASQUERADE
```

### 2.3 远程端口转发

`同样也需要改配置文件，使iptables允许ipv4转发`

假如我们想使用192.168.171.139:5555去访问192.168.171.1:9999端口，那么需要在192.168.171.139的机器上执行下面的命令：

```bash
# 清空nat表
#iptables -F -t nat
# 当有 TCP 数据包发往 192.168.171.139 的 5555 端口时，将其目标地址和端口转换为 192.168.171.1:9999
iptables -t nat -A PREROUTING --dst 192.168.171.139 -p tcp --dport 5555 -j DNAT --to-destination 192.168.171.1:9999
# 当数据包从本地网络发往 192.168.171.1 的 9999 端口时，将其源地址转换为 192.168.171.139
iptables -t nat -A POSTROUTING --dst 192.168.171.1 -p tcp --dport 9999 -j SNAT --to-source 192.168.171.139
```

### 2.4案例解释

#### 2.4.1问题1

> A主机192.168.10.1，B主机192.168.10.142，C主机192.168.10.6
> 实现A主机访问B的4444端口转发到C主机的6666端口
> iptables -t nat -A PREROUTING --dst 192.168.10.142 -p tcp --dport 4444 -j DNAT --to-destination 192.168.10.6:6666
> 这样主机C收到的请求HOST为主机A还是主机B

#### 2.4.2解答1

```bash
#C 主机收到的请求中 Host 为 A 主机的 IP 地址，即 192.168.10.1。

执行的命令`iptables -t nat -A PREROUTING --dst 192.168.10.142 -p tcp --dport 4444 -j DNAT --to-destination 192.168.10.6:6666`，是在进行网络地址转换（DNAT）。这条规则的作用是：当有 TCP 数据包发往 B 主机（192.168.10.142）的 4444 端口时，将其目标地址转换为 C 主机（192.168.10.6）的 6666 端口。

# 从 C 主机的角度来看，它接收到的数据包的源地址仍然是 A 主机的地址（192.168.10.1），就好像是 A 主机直接与它进行通信一样。而 B 主机在这个过程中只是起到了一个“转接”的作用，数据包实际上并没有真正到达 B 主机。
```

#### 2.4.3问题2

> 如果再加一句
> iptables -t nat -A POSTROUTING --dst 192.168.10.6 -p tcp --dport 6666 -j SNAT --to-source 192.168.10.142
> 这样主机C收到的请求HOST为主机A还是主机B

#### 2.4.4解答

```bash
# C 主机收到的请求中 Host 为 B 主机的 IP 地址，即 192.168.10.142。

第一条命令`iptables -t nat -A PREROUTING --dst 192.168.10.142 -p tcp --dport 4444 -j DNAT --to-destination 192.168.10.6:6666`进行了目的网络地址转换（DNAT），将发往 B 主机 192.168.10.142 的 4444 端口的数据包的目标地址转换为 C 主机的 192.168.10.6:6666。

第二条命令`iptables -t nat -A POSTROUTING --dst 192.168.10.6 -p tcp --dport 6666 -j SNAT --to-source 192.168.10.142`进行了源网络地址转换（SNAT），将从 C 主机的 6666 端口发出的数据包的源地址转换为 192.168.10.142（B 主机的地址）。

# 这样，当 A 主机访问 B 主机的 4444 端口时，数据包实际上被转发到了 C 主机的 6666 端口，而 C 主机回复的数据包经过源地址转换后，其源地址变成了 B 主机的地址 192.168.10.142，所以从 A 主机的角度来看，就像是在与 B 主机进行通信。
```

## 3.删除规则

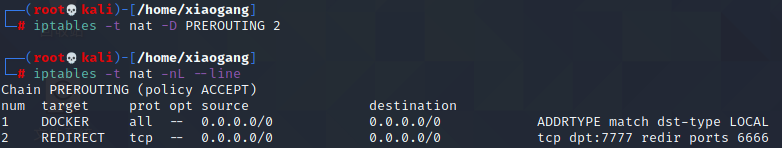

> 查询列表后，-D 删除指定表的指定链上num的规则

```bash
iptables -t nat -nL --line #查看已有规则
iptables -t nat -D PREROUTING 2 # 删除2号规则
iptables -F -t nat #删除NAT表所有规则
```

![图片](https://mmbiz.qpic.cn/mmbiz_png/zbTIZGJWWSNjYc6vJIVebsicpcMsVHwibFic6mAxufvMibGqs2HSvnNkYpCRib4BZNaOTKQCDVuA7262lsFCGbfN4Vw/640)

## 4.关闭转发

```bash
service iptables stop
```
